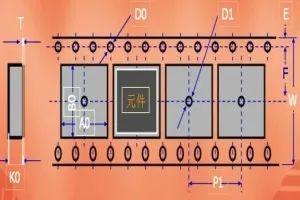

載帶的尺寸參數詳解（1）
- W : 載帶寬度
- PO：導引孔中心距離
- P2：成型槽中心孔與邊孔中心水平距離
- P1: 相鄰兩成型槽中心孔之距離
- E: 導引孔心與帶緣垂直距離
- F: 導引孔中心與成型槽中心垂直距離
- DO：導引孔直徑
- D1: 成型槽中心支圓孔直徑
- T: 料帶厚度
- A0: 成型槽橫向寬度
- BO: 成型槽縱向寬度
- KO: 成型槽表面與槽底表面垂直距離
載帶的尺寸參數詳解（2）

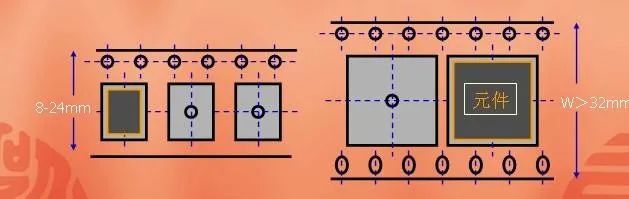

- v8-24帶寬的定位孔僅在一邊，W＞32mm的定位孔在二邊，
自動貼裝設備通過載帶定位孔的精確定位，將口袋中盛放的元器件依次取出
載帶寬度不同，精度有所不同，越寬的載帶，允許公差越大
